ساخت پهپاد بزرگ و کوچک در خانه
تا به حال فکر کردهاید چطور یک پهپاد از صفر ساخته میشود؟ ساخت پهپاد خانگی یا حتی مدلهای بزرگتر، ترکیبی از مهندسی، دقت و خلاقیت است. با دانستن مراحل ساخت پهپاد و ابزارهای مناسب، میتوانید تجربهای عملی و مهیج از ساخت پهپاد به دست بیاورید. با ما همراه باشید.
تجهیزات و لوازم مورد نیاز برای ساخت پهپاد در خانه
برای ساخت پهپاد در خانه، اولین گام شناخت دقیق اجزای اصلی آن است. یک پهپاد معمولی حداقل به موارد زیر نیاز دارد:
- فریم Frame– ساختار اصلی بدنه: فریمی سبک و محکم مانند جنس پلاستیک انتخاب کنید تا وزن پهپاد کم شود و پرواز روان و پایدار باشد.
- موتورها ( بخش تولیدکننده حرکت): اغلب از موتورهای (براشلسBrushless – بدون زغال) استفاده میشود، زیرا بازده بیشتری دارند و طول عمرشان بیشتر است.
- کنترلکننده سرعت الکترونیکی (ESC – Electronic Speed Controller): این قطعه بین باتری و موتور قرار میگیرد و سرعت چرخش موتورها را کنترل میکند.
- ملخها یا پرهها: جهت و اندازه ملخها بر عملکرد و تعادل پهپاد تأثیر مستقیم دارد.
- باتری– منبع انرژی معمولاً از باتریهای Li-Po لیتیوم پلیمری استفاده میشود؛ انتخاب ظرفیت و جریان مناسب باتری باعث افزایش زمان پرواز میشود.
- کنترلکننده پرواز: این بخش دادههای سنسورها مانند شتابسنج، ژیروسکوپ و گاهی GPS را پردازش میکند و پرواز را پایدار نگه میدارد.
همچنین ایمنی در ساخت بسیار مهم است: هنگام لحیمکاری، استفاده از عینک ایمنی و تهویه مناسب توصیه میشود تا خطرات کاهش یابد.
آموزش ساخت پهپاد در خانه
ساخت یک پهپاد در منزل، علاوه بر سرگرمی، فرصتی عالی برای یادگیری ترکیبی مهارتهای مکانیکی، الکترونیکی و طراحی است. در ادامه، مراحل اصلی همراه با نکات عملی ذکر شده است.
۱. آمادهسازی بدنه و ساختار
برای بدنه یا فریم پهپاد، انتخاب ساختاری سبک و محکم اهمیت بالایی دارد. یک راه ساده این است که دو چوب سبک مانند چوب بستنی یا نی پلاستیکی سخت را به صورت ضربدری (+ یا X) به هم وصل کنید. بخش مرکزی فریم باید مستحکم باشد تا موتورها بهدرستی نصب شوند و تعادل حفظ شود.
۲. نصب موتورها و ملخها
پس از آمادهسازی بدنه، موتورها در انتهای هر بازو نصب میشوند. جهت چرخش صحیح موتورها اهمیت دارد؛ اگر موتورها همه در یک جهت بچرخند، پهپاد نمیتواند بهدرستی حرکت کند. ملخها باید با موتور و فریم هماهنگ باشند و زاویه نصبشان به گونهای باشد که هوا را به سمت پایین هدایت کنند و نیروی لازم برای بالا رفتن ایجاد شود.
۳. سیمکشی، منبع تغذیه و اتصالات
در این مرحله، موتورها به منبع تغذیه و کنترلکننده وصل میشوند. اتصال صحیح سیمها و کیفیت اتصالات اهمیت زیادی در پایداری پرواز دارد. توصیه میشود از باتری سبک مثل باتری لیتیوم‑پلیمری یا چند باتری قلمی استفاده شود تا زمان پرواز افزایش یابد و تعادل پهپاد حفظ شود.
۴. بررسی تعادل، تست و پرواز اولیه
قبل از پرواز، مطمئن شوید که موتورها صحیح نصب شدهاند، اتصالات محکم هستند و وزن باتری و قطعات به گونهای قرار گرفته که مرکز ثقل پهپاد در موقعیت مناسب باشد. در پرواز اولیه، بهتر است در فضای باز و بدون موانع تست انجام شود. ابتدا با سرعت کم شروع کنید و پس از اطمینان از عملکرد، حرکتهای سادهتر را امتحان کنید.
ساخت پهپاد خانگی با چوب بستنی
با استفاده از چند تکه چوب، موتورهای کوچک و قطعات ساده میتوان یک پهپاد خانگی ساخت. در این قسمت مراحل ساخت پهپاد با ابزار ساده را آموزش خواهیم داد.

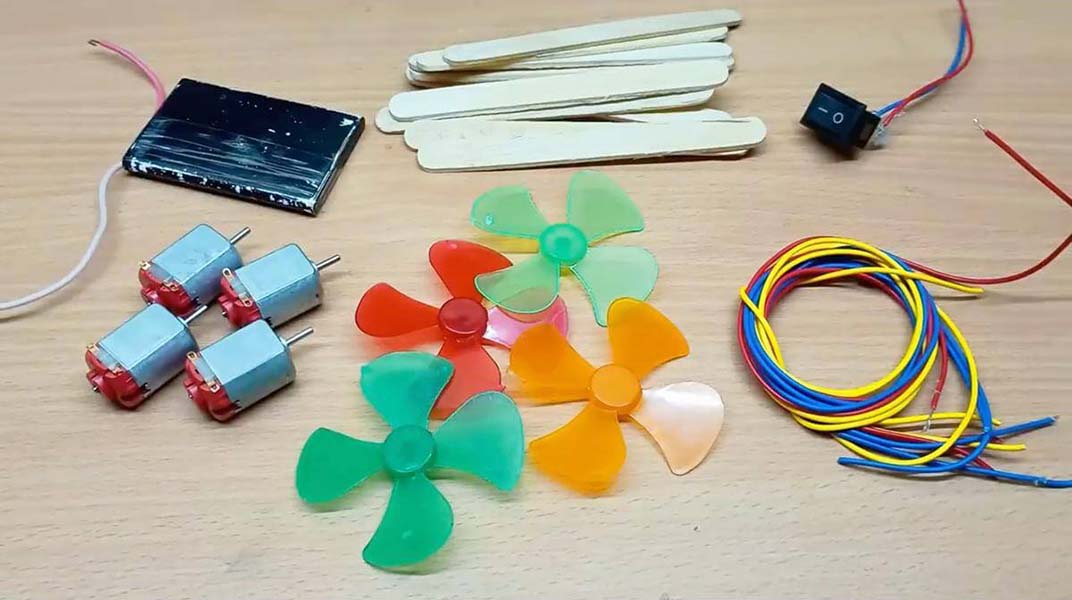

وسایل مورد نیاز:
- چوب بستنی یا چوب آبسلانگ (۴–۶ عدد): برای ساخت بازوها و شاسی بدنه
- موتورهای DC کوچک (۴ عدد): موتورهای سبک مناسب اسباببازی یا هواپیماهای کوچک
- ملخها (۴ عدد): مطابق با اندازه موتور
- باتری لیتیوم-پلیمری Li-Po – منبع انرژی سبک: یا باتری کتابی ۹ ولت برای تغذیه موتورها
- کنترلکننده پرواز Flight Controller – مغز پهپاد: برای حفظ تعادل و هدایت حرکات
- چسب حرارتی یا نوار چسب محکم: برای اتصال قطعات
- سیمهای افشان و کانکتورها: برای اتصال موتورها و باتری
- ریموت کنترل و گیرنده سیگنال: برای هدایت از راه دور
- پیچ و مهره کوچک یا بست پلاستیکی: برای تثبیت قطعات
مراحل ساخت:
۱. طراحی و آمادهسازی بدنه:
ابتدا نقطه مرکزی چوبها را علامت بزنید و حفرههای لازم برای نصب موتور و قطعات دیگر ایجاد کنید. دو چوب را از قسمت مرکزی به یکدیگر وصل کنید تا بدنه ضربدری شکل (X) ایجاد شود. از چوبهای کوچکتر برای ساخت پایهها و حفظ تعادل پهپاد در هنگام فرود استفاده کنید. برای محکم کردن قطعات، از چسب حرارتی یا پیچ استفاده کنید.
۲.نصب موتورها یا آرمیچر
هر موتور را در انتهای یکی از بازوها نصب کنید، به طوری که شفت (محور موتور) به سمت بالا باشد. سپس ملخها را روی موتورها قرار دهید.
۳. وصل کردن سیمها:
سیمهای هر موتور را با سیمهای افشان به کنترلکننده پرواز وصل کنید. دقت کنید که ترتیب اتصال موتورها درست باشد تا پرواز پهپاد صحیح انجام شود. برای نظم دادن به سیمها، میتوانید آنها را با چسب قطرهای به بدنه بچسبانید.
۴. نصب کنترلکننده پرواز:
کنترلر پرواز باید دقیقاً در مرکز بدنه قرار گیرد تا تعادل پهپاد حفظ شود.
۵.اتصال باتری:
باتری را به کنترلر وصل کرده و با چسب یا بست پلاستیکی محکم کنید. اگر از باتری کتابی ۹ ولت استفاده میکنید، سیمهای خروجی را لحیم کرده و اتصالات را با چسب برق محافظت کنید.
۶.نصب گیرنده رادیویی:
گیرنده رادیویی را به کنترلکننده وصل کنید و مطمئن شوید فرکانس آن با ریموت کنترل شما هماهنگ باشد.
۷.تنظیم و تست تعادل:
پهپاد را روشن کنید و عملکرد تمام موتورها را بررسی کنید. سیمهای آرمیچرها را مطابق ترتیب صحیح وصل کنید و در صورت نیاز تعادل را با نرمافزار کنترلر پرواز تنظیم کنید.
۸.آزمایش پرواز:
در یک فضای باز و بدون مانع، پرواز آزمایشی انجام دهید. ابتدا سرعت موتورها را کنترل کرده و تعادل را بررسی کنید، سپس حرکات ساده و اولیه را امتحان کنید.
بنابراین، با کمی خلاقیت و ابزار ساده میتوان یک کوادکوپتر کوچک ساخت و اصول پرواز و تعادل پهپاد را به صورت عملی تجربه کرد.
پهپادهای بزرگ چگونه ساخته میشوند؟
پهپادهای بزرگ با اصولی مشابه پهپادهای کوچک ساخته میشوند، اما مقیاس، تجهیزات و فناوریهای به کار رفته پیچیدهتر و دقیقتر هستند. در این قسمت به روش و اصول ساخت پهپادهای بزرگ میپردازیم.
۱. طراحی فریم و بدنه
- فریم پهپادهای بزرگ معمولاً از مواد سبک و مقاوم مانند فیبر کربن، آلومینیوم یا ترکیب آلومینیوم و پلاستیک تقویتشده ساخته میشود.
- طراحی فریم به گونهای است که وزن کل سیستم، محل نصب موتورها، باتری و بار اضافی (مانند دوربین یا سنسور) را بهینه نگه دارد.
- در پهپادهای سنگین، تحلیل آیرودینامیک و مرکز ثقل اهمیت بالایی دارد تا پرواز پایدار باشد.
۲. موتور و سیستم پیشران
- پهپادهای بزرگ از موتورهای براشلس با توان بالا استفاده میکنند. این موتورها میتوانند ملخهای بزرگتر را بچرخانند و نیروی بیشتری برای پرواز ایجاد کنند.
- تعداد موتورها معمولاً بین ۴ تا ۸ یا بیشتر است، بسته به اندازه و وزن پهپاد.
- سیستم کنترل سرعت موتورها (ESC) به صورت دقیق طراحی شده تا هماهنگی بین موتورها حفظ شود.
۳. سیستم کنترل پرواز و الکترونیک
- کنترلکننده پرواز پهپادهای بزرگ، حسگرهای پیشرفته مثل ژیروسکوپ، شتابسنج، GPS و گاهاً IMU چندگانه دارد.
- نرمافزارهای کنترل پرواز پیچیدهتر هستند و توانایی مدیریت پایداری در شرایط باد، وزن بار و حرکت سریع را دارند.
- پهپادهای صنعتی یا نظامی ممکن است سیستمهای خودران و ارتباط با شبکههای زمینی یا ماهوارهای داشته باشند.
۴. باتری و منبع انرژی
- باتریهای مورد استفاده معمولا Li-Po با ظرفیت بالا یا حتی سوخت هیدروژنی/هیبریدی هستند، تا زمان پرواز طولانیتر و توان کافی برای موتورهای بزرگ فراهم شود.
- توزیع وزن باتری اهمیت زیادی دارد؛ باتری معمولا نزدیک مرکز ثقل پهپاد قرار میگیرد.
۵. مونتاژ و تست
- اجزای بزرگتر نیاز به ابزار تخصصی برای نصب دارند (مثل پیچهای سنگین، اتصالات مقاوم، پایههای تقویتی).
- قبل از پرواز، هر سیستم الکترونیکی و مکانیکی تست میشود: موتور، کنترلر، سیستم مخابراتی و پایداری پرواز.
- پهپادهای بزرگ معمولاً چند مرحله تست با بار کم و بدون بار انجام میدهند و سپس بار کامل (دوربین، سنسورها یا محموله) اضافه میشود.
بنابراین، ساخت پهپادهای بزرگ نیازمند دقت در انتخاب مواد، موتورها و سیستم کنترل پرواز است تا پروازی پایدار و ایمن فراهم شود.
طراحی پهپاد حرفهای به همراه ابزار مورد نیاز
کوادکوپتر حرفهای به پهپادی گفته میشود که در طراحی، انتخاب قطعات و سیستم کنترل، استانداردهای مهندسی و دقت بالا رعایت شده است.
- طراحی و مونتاژ بدنه: بازوها و قطعات را با پیچ به هم متصل کنید و توزیع وزن را متقارن رعایت کنید.
- نصب موتورها: موتورهای براشلس را در انتهای بازوها نصب کنید؛ دو موتور ساعتگرد (CW) و دو موتور پادساعتگرد (CCW) تنظیم شوند.
- نصب ESCها: هر موتور به یک کنترلکننده سرعت الکترونیکی (ESC) متصل شده و با چسب یا گیره محکم گردد.
- نصب کنترلر پرواز: کنترلر را در مرکز بدنه نصب کرده و با لرزهگیر از عملکرد بهتر آن اطمینان حاصل کنید؛ کابلها را به ESCها و گیرنده متصل نمایید.
- اتصال باتری و منبع تغذیه: باتری را در محل مناسب نصب کرده و سیم اصلی برق را به برد توزیع نیرو (PDB) یا ESCها وصل کنید.
- نصب و تنظیم ملخها: ملخها را روی موتورها نصب کنید و جهت چرخش آنها را با موتورها هماهنگ کنید.
- تنظیم نرمافزار کنترلر پرواز: با نرمافزارهایی مانند Betaflight یا Mission Planner، پارامترهای PID، Endpoints و کالیبراسیون حسگرها (شتابسنج و ژیروسکوپ) را انجام دهید.
- نصب دوربین (اختیاری): برای FPV یا ضبط ویدیو، دوربین و ماژول ارسال تصویر را نصب کنید.
- آزمایش سیستم: همه اتصالات و عملکرد موتورها را بررسی و تست استاتیک انجام دهید.
- تست پرواز: در فضای باز و بدون مانع، ابتدا پرواز با ارتفاع کم و حرکات ساده را امتحان کرده، سپس تنظیمات نهایی و مانورهای پیشرفته را انجام دهید.
کلام آخر
در نهایت، با رعایت مراحل ساخت پهپاد و استفاده از وسایل ساخت پهپاد مناسب، میتوانید یک پهپاد خانگی یا حتی ساخت پهپاد بزرگ را با موفقیت انجام دهید. این مقاله راهنما نشان میدهد چگونه پهپادی بسازید که نتیجهای پایدار، ایمن و حرفهای حاصل شود.
